Wie wird die Chargenrückverfolgung bei automatisierten Abfüllanlagen technisch umgesetzt?

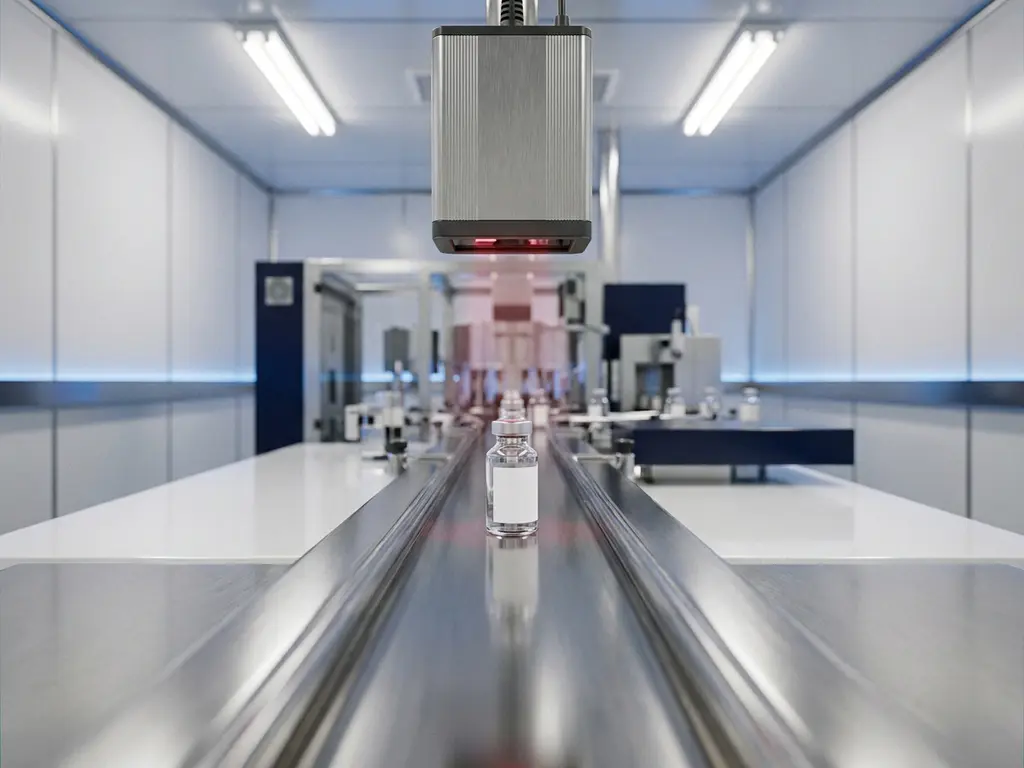

Die Chargenrückverfolgung in automatisierten Abfüllanlagen wird technisch durch die Kombination aus maschinennaher Datenerfassung, standardisierten Schnittstellen und einer zentralen Datenhaltung im ERP-System umgesetzt. Sensoren, Barcode- oder RFID-Scanner sowie Wiegeterminals an der Anlage erfassen jeden Prozessschritt in Echtzeit und übermitteln diese Daten direkt an das übergeordnete System. Die folgenden Abschnitte erklären die einzelnen technischen Bausteine dieses Prozesses.

Welche Daten werden bei der Chargenrückverfolgung in Abfüllanlagen erfasst?

Bei der Chargenrückverfolgung in Abfüllanlagen werden alle produktionsrelevanten Parameter lückenlos dokumentiert: Chargennummer, Rohstoffherkunft, Füllmengen, Abfüllzeiten, Maschinenparameter, Temperatur- und Druckwerte sowie die Identität der beteiligten Bediener. Diese Daten bilden den vollständigen Lebenslauf einer Charge vom Rohstoffeingang bis zur Auslieferung.

In der Praxis unterscheidet man zwischen zwei Kategorien von Erfassungsdaten:

• Prozessdaten: Maschinenparameter wie Füllgeschwindigkeit, Verschlusskraft, Abweichungen vom Sollwert und Stillstandzeiten
• Qualitätsdaten: Inline-Messwerte wie Gewicht, Volumen, pH-Wert oder Viskosität, die direkt an der Anlage gemessen werden

Hinzu kommen Personaldaten (wer hat wann welche Aktion ausgeführt), Materialdaten (welche Rohstoffcharge wurde verwendet) und Zeitstempel für jeden einzelnen Prozessschritt. In regulierten Branchen wie der Pharmaindustrie ist diese Granularität keine Kür, sondern Pflicht. Jeder Datenpunkt muss unveränderlich gespeichert und auditierbar sein.

Wie kommunizieren Abfüllanlagen und ERP-Systeme in Echtzeit?

Abfüllanlagen kommunizieren mit ERP-Systemen in Echtzeit über standardisierte Schnittstellen wie OPC-UA, REST-APIs oder MQTT-Protokolle. Dabei übernimmt häufig ein MES (Manufacturing Execution System) oder eine direkte SPS-Anbindung die Rolle des Vermittlers zwischen der Maschinensteuerung und der ERP-Ebene.

Der technische Ablauf sieht typischerweise so aus:

1. Die Speicherprogrammierbare Steuerung (SPS) der Abfüllanlage erzeugt bei jedem relevanten Ereignis einen Datensatz.
2. Ein Edge-Gateway oder ein MES-Layer aggregiert diese Rohdaten und reichert sie mit Kontextinformationen an.
3. Über eine definierte API-Schnittstelle werden die Daten in das ERP-System übertragen und dort der laufenden Charge zugeordnet.
4. Das ERP-System bestätigt den Empfang und gibt bei Abweichungen sofort einen Alarm aus.

Moderne Anlagen nutzen zunehmend OPC-UA als herstellerneutralen Kommunikationsstandard, der sowohl Sicherheit als auch Interoperabilität gewährleistet. Für Unternehmen, die verschiedene Einsatzbereiche ihrer Produktion digital abbilden wollen, ist eine saubere Schnittstellenarchitektur der erste wichtige Schritt.

Was sind die Unterschiede zwischen Serialisierung und Chargenverfolgung?

Chargenverfolgung dokumentiert eine Gruppe gleichartig produzierter Einheiten als Ganzes, während Serialisierung jeder einzelnen Verpackungseinheit eine einmalige, weltweit eindeutige Identifikationsnummer zuweist. Beide Methoden ergänzen sich, verfolgen aber unterschiedliche Ziele.

Chargenverfolgung: Gruppenidentität für Prozessqualität

Bei der Chargenverfolgung steht die Produktionsgruppe im Mittelpunkt. Eine Chargennummer identifiziert alle Einheiten, die unter denselben Bedingungen, aus denselben Rohstoffen und im selben Zeitraum hergestellt wurden. Im Rückruffall lassen sich so alle betroffenen Produkte einer Charge schnell identifizieren. Chargenanalysen helfen außerdem dabei, Qualitätsprobleme auf bestimmte Rohstofflieferungen oder Maschineneinstellungen zurückzuführen.

Serialisierung: Individuelle Einheitenverfolgung für Fälschungsschutz

Serialisierung geht eine Ebene tiefer und verfolgt jede einzelne Packung über ihren gesamten Weg durch die Lieferkette. In der Pharmaindustrie ist dies durch die EU-Fälschungsschutzrichtlinie (FMD) und entsprechende internationale Regularien vorgeschrieben. Ein Serialisierungssystem prüft beim Verkauf, ob die Packung authentisch und nicht bereits dispensiert wurde. Die technische Umsetzung erfordert Data-Matrix-Codes, Aggregationslogik (Packung zu Karton zu Palette) und eine Anbindung an nationale Datenbanken wie das NMVS in Europa.

In der Lebensmittel- und Chemieindustrie ist die Chargenverfolgung der Standard; die Serialisierung auf Einzelverpackungsebene ist dort nur in Ausnahmefällen regulatorisch gefordert.

Welche Anforderungen stellen GMP und FDA 21 CFR Part 11 an die Rückverfolgbarkeit?

GMP (Good Manufacturing Practice) verlangt eine lückenlose, nachvollziehbare Dokumentation aller produktionsrelevanten Schritte, während FDA 21 CFR Part 11 spezifisch die elektronische Aufzeichnung und elektronische Unterschriften in regulierten Umgebungen regelt. Beide Regelwerke fordern, dass Daten unveränderlich, auditierbar und über einen definierten Zeitraum verfügbar sind.

Im Einzelnen bedeutet das für Abfüllanlagen:

• Audit Trail: Jede Änderung an einem Datensatz muss protokolliert werden, inklusive Zeitstempel, Benutzeridentität und Begründung.
• Elektronische Signaturen: Freigaben und kritische Prozessschritte müssen durch verifizierbare elektronische Unterschriften bestätigt werden.
• Datensicherheit: Der Zugriff auf Produktionsdaten muss rollenbasiert kontrolliert sein; unbefugte Änderungen müssen technisch ausgeschlossen werden.
• Datenintegrität (ALCOA+): Daten müssen attributierbar, lesbar, zeitnah, original und korrekt sein sowie vollständig, konsistent und dauerhaft vorliegen.

Für Unternehmen in der DACH-Region kommen zusätzlich die Anforderungen der EU-GMP-Leitlinien und branchenspezifische Normen wie die GFSI-Standards für Lebensmittelhersteller hinzu. Ein ERP-System, das in diesem Umfeld eingesetzt wird, muss entsprechend validiert und zertifiziert sein.

Wie wird ein Rückruf mithilfe der Chargenrückverfolgung durchgeführt?

Ein Rückruf mithilfe der Chargenrückverfolgung läuft in drei Kernschritten ab: Identifikation der betroffenen Charge, Rückverfolgung aller betroffenen Einheiten entlang der Lieferkette und Kommunikation an Händler, Behörden und Verbraucher. Wie schnell das gelingt, hängt direkt von der Qualität der gespeicherten Chargendaten ab.

Konkret sieht der Ablauf so aus:

1. Auslöser identifizieren: Eine Qualitätsabweichung, ein Kundenfeedback oder ein behördlicher Hinweis löst den Rückrufprozess aus. Die betroffene Chargennummer wird ermittelt.
2. Vorwärtsverfolgung (Forward Tracing): Das System zeigt, wohin alle Einheiten dieser Charge geliefert wurden, bis auf Kundenebene.
3. Rückwärtsverfolgung (Backward Tracing): Gleichzeitig wird geprüft, welche Rohstoffe, Halbfertigprodukte und Lieferanten an der Produktion dieser Charge beteiligt waren, um die Ursache zu isolieren.
4. Mengenabgleich: Das System vergleicht produzierte, gelieferte und noch auf Lager befindliche Mengen, um die vollständige Rückrufmenge zu berechnen.
5. Dokumentation und Behördenkommunikation: Alle Schritte werden automatisch protokolliert und stehen für Behördenberichte sofort zur Verfügung.

Unternehmen, die regelmäßig Mock-Recalls durchführen, wissen: Der Unterschied zwischen einem kontrollierten Rückruf in wenigen Stunden und einem chaotischen Prozess über mehrere Tage liegt fast immer in der Datenqualität der zugrundeliegenden Chargenanalysen.

Welche Rolle spielt ein ERP-System bei der automatisierten Chargenrückverfolgung?

Ein ERP-System ist das zentrale Datendrehkreuz der automatisierten Chargenrückverfolgung. Es empfängt Maschinendaten, verknüpft sie mit Auftrags-, Lager- und Lieferdaten und stellt sicher, dass jede Charge von der Rohstoffbestellung bis zur Auslieferung lückenlos dokumentiert ist. Ohne ein integriertes ERP-System entstehen Datensilos, die im Rückruffall gefährlich werden.

Konkret übernimmt das ERP-System folgende Aufgaben:

• Automatische Vergabe und Verwaltung von Chargennummern nach definierten Regeln
• Verknüpfung von Eingangschargen (Rohstoffe) mit Ausgangschargen (Fertigprodukte)
• Speicherung aller Prozessparameter in einem unveränderlichen Audit Trail
• Bereitstellung von Chargenanalysen für Qualitätsmanagement und Controlling
• Auslösung von Sperren und Benachrichtigungen bei Qualitätsabweichungen
• Unterstützung der Vorwärts- und Rückwärtsverfolgung im Rückruffall

Ein weiterer Aspekt, der zunehmend an Bedeutung gewinnt: Saubere, strukturierte Chargendaten im ERP-System sind die Voraussetzung dafür, dass KI-gestützte Analysen überhaupt funktionieren. Wer Qualitätsmuster erkennen, Abweichungen vorhersagen oder Prozessoptimierungen ableiten möchte, braucht zuerst eine verlässliche Datenbasis. Mehr dazu, wie ERP-Systeme Unternehmen KI-ready machen, erfahren Sie in unserem Überblick zur KI in der Prozessindustrie.

Wie GUS ERP die Chargenrückverfolgung in Abfüllanlagen unterstützt

Wir bei GUS ERP haben die GUS-OS Suite speziell für die Anforderungen regulierter Branchen wie Pharma, Chemie, Food und Kosmetik entwickelt. Für die automatisierte Chargenrückverfolgung in Abfüllanlagen bieten wir eine vollintegrierte Lösung, die alle technischen Anforderungen abdeckt:

• Lückenlose Chargendokumentation vom Rohstoffeingang bis zur Auslieferung, GMP-konform und FDA-21-CFR-Part-11-ready
• Echtzeit-Schnittstellen zu Abfüllanlagen über standardisierte Protokolle, direkt in das ERP-System integriert
• Integriertes LIMS und Qualitätsmanagement für die direkte Verknüpfung von Analysedaten mit Chargeninformationen
• Automatisierte Chargenanalysen für schnelle Rückrufe, Mock-Recalls und regulatorische Berichte
• Audit Trail und elektronische Signaturen nach den Anforderungen von GMP und FDA
• Mehr als 1.000 vorkonfigurierte Prozesse, die speziell für die Prozessindustrie entwickelt wurden und sofort einsetzbar sind

Unsere Lösungen unterstützen mittelständische Unternehmen in der DACH-Region dabei, ihre Chargenrückverfolgung nicht nur regelkonform, sondern auch effizient und zukunftssicher zu gestalten. Wenn Sie wissen möchten, wie das konkret für Ihr Unternehmen aussehen kann, sprechen Sie uns gerne an und vereinbaren Sie ein unverbindliches Gespräch über unser Kontaktformular.
